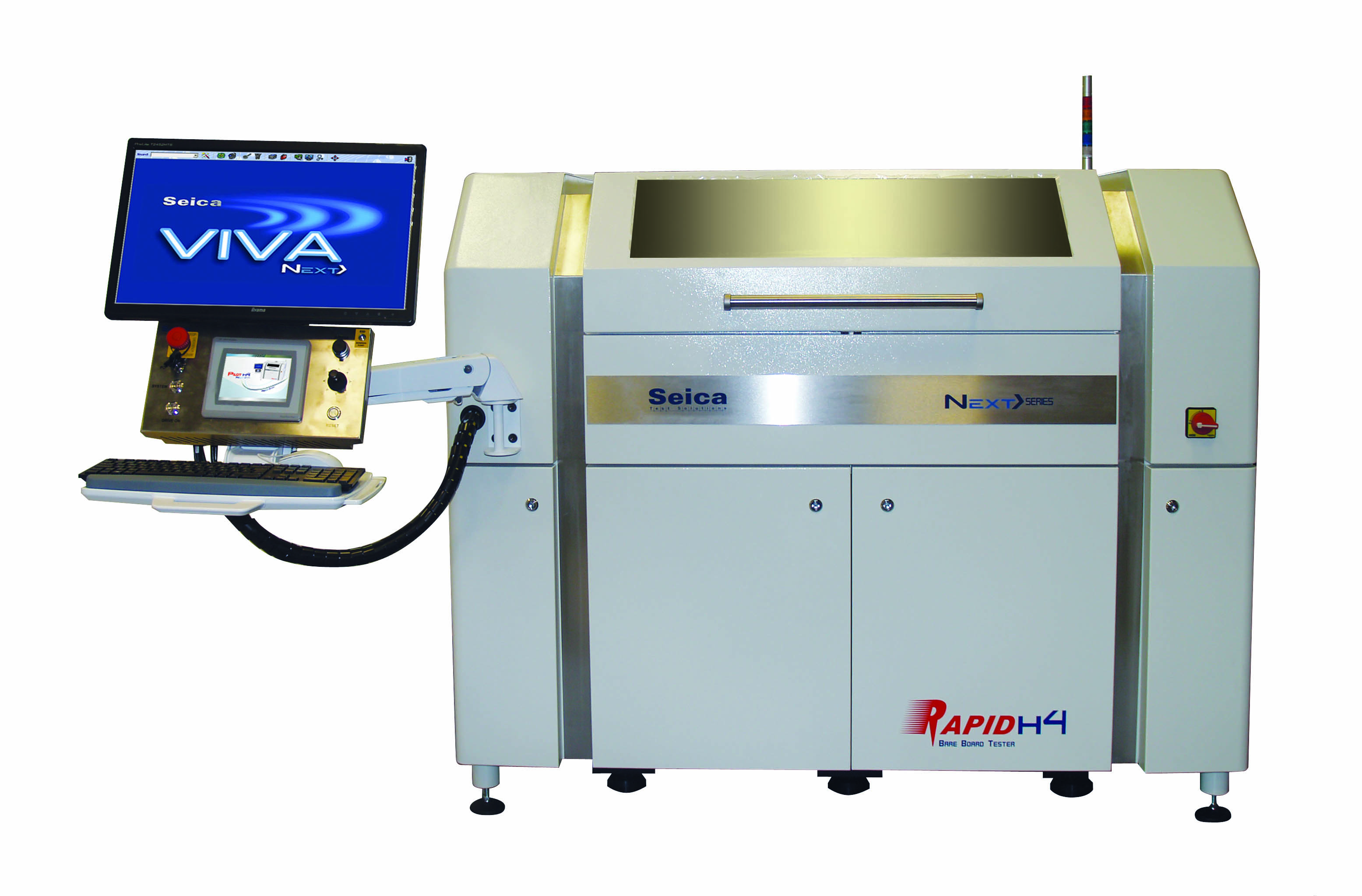

Rapid H4/H4 Automatic
臥式結構
為了滿足大多數陶瓷在一側都有測試點的市場的特定要求，Seica 推出了兩款具有水平架構的新型測試儀。Rapid H4-H4A Next> 系列測試儀配備 4 個探針，全部放置在頂部，將所有線路測試儀的速度和準確性與流線型創建程序相結合，該程序適用于測試帶有“嵌入式”組件的陶瓷。
Rapid H4 Next> 系列有一個手動系統來固定 PCB，面向測試原型和小批量。 Rapid H4 A Next> 系列采用直通式輸送機，符合 SMEMA 標準，可包含在全自動生產線中，以支持大批量生產。
Rapid H4-H4A Next> 系列可以將所有 4 個探針定位在同一個焊盤上。得益于第三代直線導軌技術，Rapid H4-H4A Next> 系列能夠以最大的精度和測量重復性實現非常高的速度。 Rapid H4-H4A Next> 系列配備了創新的新型探針樣式，可以執行相同的傳統測試，例如 2 線和開爾文測試（4 線），用于測試 PCB 制造行業中使用的最新材料。
特征：
它測試：陶瓷基板
4個獨立的飛針
1 1 HD CCD 攝像頭在探頭上用于光學對準和視覺測試（上）
540mm x 610mm (21 ″ x 24 ″) 測試區域 (Rapid 250)
500 x 396 mm (19.69 X 15.59") 測試區域 (Rapid 230)
手冊 - Rapid H4 Next> 系列
手動和自動 - Rapid H4A Next> 系列，符合 Smema 標準，傳送帶通過左 - 右
強大的無刷電機
手動和自動裝板
